Une prédalle précontrainte associe préfabrication et béton coulé en place pour former un plancher adapté aux contraintes du bâtiment. Son épaisseur et sa portée ne se choisissent pas à l’œil : elles dépendent des charges, des appuis, des exigences de sécurité et des conditions de chantier. Comprendre les principes du calcul aide à préparer un projet cohérent, sans remplacer l’étude du bureau d’études.
L’essentiel sur le calcul des prédalles précontraintes
Le bon plancher naît d’un équilibre entre portée, épaisseur, charges et conditions de pose. Voici les repères utiles pour dialoguer avec le fabricant et le bureau d’études.
- Calcul structurel : les charges, les appuis et les phases de chantier guident le dimensionnement.
- Épaisseur adaptée : la prédalle et la dalle de compression forment un ensemble.
- Portée maîtrisée : le choix dépend du système, des charges et des appuis.
- Confort et sécurité : acoustique, thermique, séisme et incendie se prévoient dès la conception.
Un dimensionnement précis permet d’accorder performances, fabrication et organisation de la pose.
Prédalle précontrainte : comprendre le principe du plancher
La prédalle est un élément préfabriqué qui sert de coffrage permanent et participe à la résistance du plancher. Après sa pose, une dalle de compression en béton est coulée sur place ; une fois l’ensemble durci, les deux parties travaillent selon le système prévu par l’étude.
Dans une prédalle précontrainte, des armatures tendues en usine contribuent à reprendre les efforts et à maîtriser la flexion. Le résultat dépend toutefois de la coopération entre l’élément préfabriqué, le béton coulé sur chantier, les armatures complémentaires et les appuis : ce n’est pas une simple plaque à choisir sur catalogue.
Calcul de prédalle : les données qui déterminent le dimensionnement
Le calcul de prédalle s’appuie sur la géométrie du bâtiment, la distance entre appuis, les charges permanentes et les charges d’exploitation. Il prend aussi en compte les cloisons, les revêtements, les équipements et, selon le projet, les actions particulières comme le séisme ou le feu.
Le bureau d’études vérifie la résistance structurelle et les déformations, mais aussi les situations successives : levage, stockage, pose, bétonnage et fonctionnement final. Une dalle peut être suffisamment résistante à terme tout en nécessitant des étais pendant le coulage ; les consignes de pose du fabricant et les plans d’exécution restent donc essentiels.
Quelles charges et quels appuis prendre en compte ?
La charge admissible ne se déduit pas d’une valeur générique valable pour toutes les prédalles. Elle résulte du calcul appliqué à une configuration précise, avec ses portées, ses appuis, son ferraillage, son épaisseur totale et ses usages.
Pour illustrer la démarche, imaginons une petite entreprise qui aménage des bureaux au-dessus d’un atelier. Le bureau d’études doit distinguer le poids propre du plancher, les cloisons prévues et les charges liées à l’activité ; un changement d’usage peut modifier les hypothèses et imposer une nouvelle vérification.
Épaisseur de prédalle et portée : choisir un système cohérent
L’épaisseur de prédalle n’est qu’une partie de l’épaisseur totale du plancher. Il faut considérer également la dalle de compression, dont la hauteur et les armatures sont définies selon le système retenu et les exigences du projet.
La portée de prédalle correspond à la distance franchie entre ses appuis dans la configuration étudiée. Elle dépend notamment de la géométrie, des charges, des conditions d’étaiement et des performances recherchées ; aucune portée maximale ne peut être annoncée sans référence à un produit et à ses règles de conception.
Repères pour comparer les solutions
Le tableau ci-dessous aide à organiser les questions à transmettre au fabricant ou au bureau d’études. Il ne constitue pas un abaque de dimensionnement : les valeurs finales doivent provenir des documents techniques et de l’étude du projet.
| Paramètre | Ce qu’il faut préciser | Incidence sur le plancher |
|---|---|---|
| Portée et appuis | Distance entre appuis, largeur d’appui, continuité | Influent sur la flexion, les déformations et le choix de la prédalle |
| Charges | Poids propre, cloisons, finitions, usage des locaux | Orientent les armatures et la vérification de la charge admissible |
| Épaisseur totale | Hauteur de prédalle et dalle de compression | Conditionne le poids, la hauteur disponible et les performances |
| Pose | Grue, accès, stockage, étaiement et séquençage | Détermine la faisabilité et la sécurité des phases provisoires |
| Exigences du bâtiment | Séisme, acoustique, thermique et résistance au feu | Peuvent conduire à des dispositions ou renforts complémentaires |

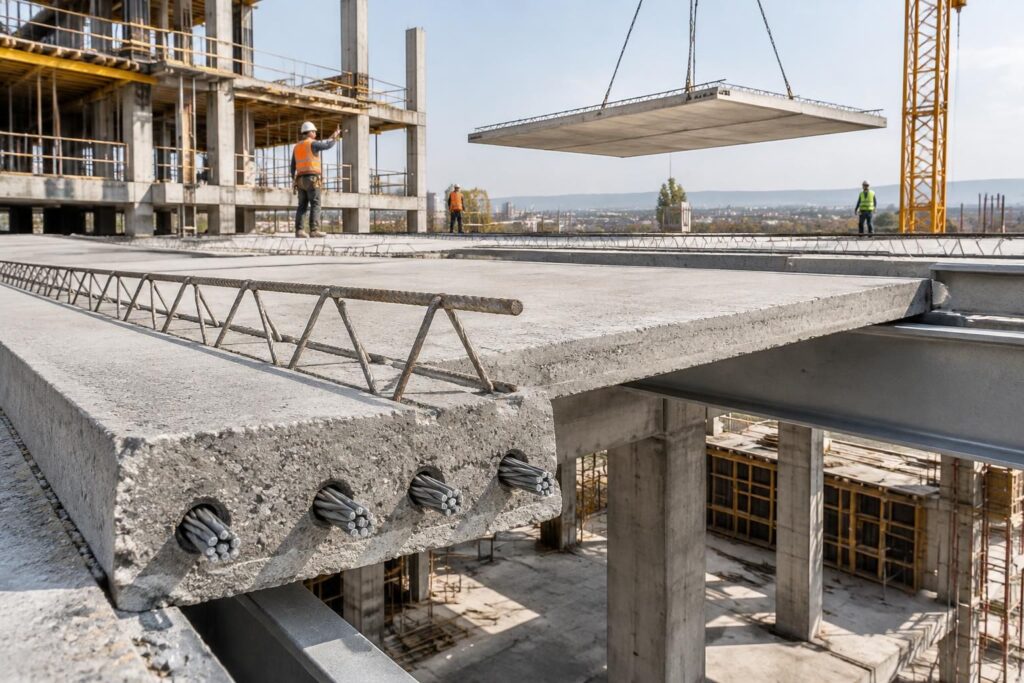

Construction de plancher : anticiper la pose à la grue
La préfabrication peut limiter les opérations de coffrage sur place, mais elle demande une préparation attentive. Les éléments sont fabriqués aux dimensions prévues, puis livrés et levés selon un ordre défini : accès des camions, capacité de la grue, zones de déchargement et stabilité temporaire doivent être coordonnés.
Avant le coulage, l’équipe vérifie notamment les appuis, les étais prescrits, les armatures rapportées et les réservations. Dans une construction de plancher, une réservation ajoutée tardivement ou une modification improvisée peut affecter le fonctionnement structurel ; toute adaptation doit donc être validée par les responsables de l’étude et de l’exécution.
- Avant la commande : confirmer les plans, les cotes, les réservations et les charges communiquées.
- Avant la livraison : contrôler les accès, le calendrier de grutage et les zones de stockage.
- Avant le bétonnage : vérifier les appuis, l’étaiement et les armatures conformément aux plans.
- Après la pose : respecter les prescriptions de coulage et de retrait des étais.
Plancher précontraint : acoustique, thermique et confort d’été
Un plancher précontraint composé de prédalles et d’une dalle de compression présente des performances acoustiques qui dépendent notamment de sa masse et de la composition complète des parois. Pour l’isolation aux bruits d’impact, les revêtements, les chapes et les plafonds peuvent également jouer un rôle important ; le choix doit donc porter sur le complexe entier.
Les prédalles sont compatibles avec différentes solutions d’isolation rapportée, en sous-face ou au-dessus du plancher, avec ou sans chape flottante. Les ponts thermiques en périphérie se traitent au moyen d’un dispositif approprié au système retenu, puis se vérifient selon les règles de calcul applicables et les documents techniques correspondants.
Inertie, séisme et sécurité incendie
Grâce à sa masse, un plancher en béton peut contribuer à l’inertie thermique du bâtiment et à son confort d’été. Cet avantage s’apprécie toutefois à l’échelle de l’enveloppe et des usages : protections solaires, ventilation et isolation restent déterminantes.
En zone sismique, l’épaisseur, les armatures intégrées en usine et les aciers complémentaires se définissent selon le projet et les efforts transmis par le bureau d’études. Des renforts peuvent être nécessaires dans la dalle de compression. De même, la résistance au feu doit être considérée dès le dimensionnement : certaines configurations peuvent viser jusqu’à deux heures, voire davantage avec des dispositions spécifiques, sous réserve de justification par les documents techniques applicables.
Questions pratiques sur la prédalle précontrainte
Les réponses ci-dessous donnent des repères pour préparer un échange avec le fabricant et le bureau d’études. Le dimensionnement final reste propre à chaque ouvrage.
Comment déterminer l’épaisseur d’une prédalle ?
L’épaisseur est déterminée à partir de la portée, des charges, des appuis, du système de prédalle et de la dalle de compression. Le bureau d’études vérifie aussi les étapes de pose et les exigences réglementaires.
Existe-t-il une portée standard pour une prédalle précontrainte ?
Il n’existe pas de portée unique valable pour tous les produits et tous les bâtiments. La portée admissible dépend des caractéristiques de la prédalle, des charges, des appuis et des conditions d’étaiement, selon les justifications du fabricant et l’étude du projet.
La prédalle reste-t-elle compatible avec une isolation thermique ?
Oui. L’isolation peut généralement être prévue en sous-face ou au-dessus du plancher. Le traitement des ponts thermiques en périphérie et la performance de l’ensemble doivent être vérifiés pour la solution retenue.
Qui réalise le calcul de prédalle ?
Le dimensionnement relève du bureau d’études structure, en coordination avec le fabricant et les intervenants du chantier. Les plans et prescriptions de pose précisent les armatures, l’étaiement et les conditions d’exécution.
